استادبولت (Stud Bolt) چیست؟ راهنمای کامل خرید، قیمت، سایزبندی و استاندارد
خرید استادبولت؛ چرا این قطعه ساده، سرنوشت یک اتصال صنعتی را تعیین میکند؟
اگر چند سال در محیطهای صنعتی کار کرده باشی، خوب میدانی بعضی قطعات آنقدر ساده به نظر میرسند که شاید در نگاه اول جدی گرفته نشوند. استادبولت یا به نام بینالمللی آن Stud Bolt، دقیقاً همینطور است؛ یک میله رزوهشده که دو طرف مهره میخورد و کارش را انجام میدهد. اما هر کسی که در فضای واقعی نصب فلنجها، خطوط بخار، تجهیزات داغ یا واحدهای در معرض لرزش بوده، میداند همین قطعه ظاهراً ساده چطور میتواند جلوی بسیاری از دردسرها را بگیرد، یا برعکس، بهخاطر یک انتخاب اشتباه، کل سیستم را زمینگیر کند.
در پروژههای حساس صنعت نفت، گاز و پتروشیمی، استادبولت عملاً نگهبان اتصال است. اگر جنسش مناسب نباشد یا رزوه درست پرداخت نشده باشد، فشار از سمت فلنجها روی آن پخش نمیشود و نشت، قطع خط یا حتی آسیب به تجهیزات رخ میدهد. این راهنما، هم تجربه میدانی و هم اطلاعات فنی و استانداردی (گرید، سایز، قیمت) را در یکجا جمع کرده تا برای خرید یا انتخاب استادبولت مناسب، به هیچ منبع دیگری نیاز نداشته باشید.
استادبولت دقیقاً چیست و چه تفاوتی با پیچ معمولی دارد؟

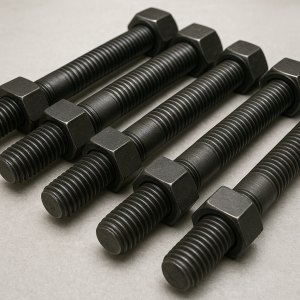

استادبولت میلهای تمامرزوه یا دوسررزوه است که همراه دو مهره، دو فلنج یا دو قطعه را به هم متصل نگه میدارد. برخلاف پیچ معمولی که فقط یک سر آن رزوهکاری شده و سر دیگرش سر پیچ (Head) دارد، استادبولت از هر دو طرف رزوه میخورد و هدفش تحمل بار بالا و پایداری اتصال تحت فشار و دما است.
استادبولت معمولاً مطابق استاندارد ASTM A193 ساخته میشود و ابعاد آن (قطر، طول، پیچ) بر اساس استاندارد فلنج ASME B16.5 تعیین میشود. هرجا فلنج باید محکم بسته شود یا تجهیز تحت فشار قرار دارد، استادبولت وارد صحنه میشود؛ نبودنش یا انتخاب اشتباه آن مساوی است با نشتی، خرابی یا توقف خط تولید.
گریدهای رایج استادبولت و کاربرد هرکدام
انتخاب گرید اشتباه یعنی ریسک بالا. جدول زیر رایجترین گریدهای بازار ایران و کاربرد هرکدام را نشان میدهد (برای مشاهده بهروزترین قیمت استادبولت در سال ۱۴۰۴ کلیک کنید):
| گرید | جنس | حداکثر دمای کاری | کاربرد اصلی |
|---|---|---|---|
| B7 | فولاد آلیاژی کروم-مولیبدن، سختکاری حرارتیشده | تا ۴۵۰ درجه سانتیگراد | پرکاربردترین گرید؛ پالایشگاه، پتروشیمی، خطوط بخار و فشار متوسط |
| L7 | فولاد آلیاژی مشابه B7 با عملیات حرارتی مخصوص | مقاوم در دمای پایین و شرایط سرد | مناطق سردسیر، خطوط گاز مایع، تأسیسات فراساحلی |
| B16 | فولاد آلیاژی با مقاومت خزشی بالا | بالاتر از ۴۵۰ درجه سانتیگراد | تجهیزات دما بسیار بالا مانند بویلرها و برجهای تقطیر |
| استیل ۳۰۴ / ۳۱۶ | استنلس استیل | مقاوم در برابر خوردگی | محیطهای خورنده، ساحلی، صنایع غذایی و دارویی |
نکته کاربردی: در واحدهایی که با روغن داغ یا حرارت بالا کار میشود، گرید B7 یا B16 پیشنهاد میشود؛ در محیطهای خورنده یا نزدیک ساحل، استیل ۳۰۴/۳۱۶ یا روکشهای مقاوم ضروری است.
نقش رزوه در عملکرد استادبولت

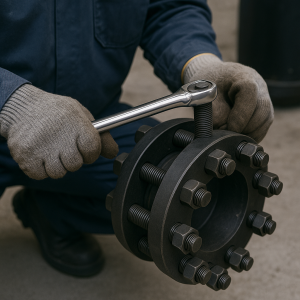

بعضیها تصور میکنند مهمترین بخش استادبولت فقط جنس آن است. جنس مهم است، اما رزوه چیزی است که تعیین میکند اتصال هنگام سفتشدن چگونه رفتار کند. اگر رزوه پرداخت خوبی نداشته باشد، سفتکردن روان نیست، گشتاور درست منتقل نمیشود و تکنسین مجبور میشود چندبار بکشد یا دوباره شل کند تا اتصال جا بیفتد.
در یک واحد قدیمی، استادبولتهایی نصب شده بودند که ظاهر خوبی داشتند اما رزوهها کمی خشن بودند؛ حین سفتکردن مهره گیر میکرد و نصف گشتاور هدر میرفت. نتیجهاش نشت از فلنج بود. رزوه خوب، نصب را سریعتر و مطمئنتر میکند.
نشانههای رزوه باکیفیت:
- مهره بدون گیر کردن روی رزوه حرکت میکند
- لبههای رزوه نرم و بدون زبری است
- در طول سفتکردن، مسیر همواره احساس میشود
سایزبندی و طول استادبولت؛ چطور اندازه درست را انتخاب کنیم؟
طول استادبولت باید کاملاً دقیق باشد. اگر بلندتر از حد لازم باشد، مهره بالای رزوه جایی برای قفلشدن واقعی ندارد؛ اگر کوتاه باشد، مقدار کمی رزوه درگیر میشود و اتصال استحکام کافی ندارد.
طول استادبولت طبق استاندارد برابر با طول رزوهشده بین ابتدا و انتهای میله است و بر اساس ضخامت فلنج، تعداد واشر و نوع مهره محاسبه میشود. قبل از سفارش، بهتر است فاصله واقعی بین فلنجها اندازهگیری شود؛ حتی اختلاف یک سانتیمتر میتواند اتصال را از حالت استاندارد خارج کند. این موضوع در واحدهایی که با بخار یا فشار بالا سروکار دارند اهمیت بیشتری دارد، چون کوچکترین سستی در اتصال میتواند به نشتی یا خرابی تبدیل شود.
فرمول تقریبی محاسبه طول: طول استادبولت = ضخامت دو فلنج + ضخامت واشر + (۲ × ارتفاع مهره) + مقدار اضافه برای پیشآمدگی رزوه (معمولاً ۲ تا ۳ رزوه از هر طرف)
روکش و مقاومت استادبولت در محیطهای خورنده
وقتی محیط خورنده است، جنس فولاد بهتنهایی کافی نیست. روکش گالوانیزه، روکش داکرومات (Dacromet)، پوششهای PTFE یا دیگر پوششهای صنعتی کمک میکنند استادبولت زیر رطوبت یا بخارهای خورنده دوام بیشتری داشته باشد.
در یک پروژه نزدیک ساحل، استادبولتهای بدون روکش خیلی زود زنگ زدند و یکی از فلنجها نشتی پیدا کرد. این اتفاق باعث شد تیم خرید برای همیشه در محیطهای مرطوب، سراغ مدلهای روکشدار برود. هزینه اولیه کمی بیشتر است، اما دردسرهای بعدی را کمتر میکند.
| نوع روکش | مقاومت خوردگی | کاربرد پیشنهادی |
|---|---|---|
| گالوانیزه گرم | متوسط | محیطهای عادی صنعتی |
| داکرومات | بالا | محیط مرطوب، ساحلی، شیمیایی |
| بدون روکش (فولاد ساده) | پایین | محیط خشک و سرپوشیده |
| استیل ضدزنگ | بسیار بالا | خورنده شدید، غذایی، دارویی |
کاربرد استادبولت در صنعت نفت، گاز و پتروشیمی
در محیطهای پالایشی، استادبولت یکی از قطعات حساس شناخته میشود. واحدهای بخار، برجهای تقطیر، مبدلهای حرارتی، پمپها، کمپرسورها و فلنجهای خطوط فشار، همگی به استادبولت مناسب و مطابق استاندارد نیاز دارند.
در این صنعت، وقتی اتصال یک فلنج سست میشود، کار فقط با سفتکردن دوباره حل نمیشود؛ معمولاً بولت باید باز و تعویض شود، چون تحت تنش کار کرده و دیگر قابل اعتماد نیست. به همین دلیل، متخصصان این حوزه همیشه میگویند استادبولت باکیفیت هزینه نیست، یک نوع آرامش خاطر است.
چکلیست خرید استادبولت؛ چه اطلاعاتی باید قبل از سفارش آماده کنید؟
قبل از خرید، این موارد را دقیق مشخص کنید:
- محیط کاری (سرپوشیده، باز، ساحلی، شیمیایی)
- دما و فشار کاری خط
- جنس و استاندارد فلنج
- طول واقعی مورد نیاز (بر اساس اندازهگیری میدانی)
- گرید مورد نیاز (B7، L7، B16، استیل)
- نوع مهره، واشر و روکش
فروشنده باتجربه با همین چند اطلاعات ساده، مدل مناسب را پیشنهاد میدهد و از بسیاری اشتباهات پرهزینه جلوگیری میکند.
نشانههای استادبولت باکیفیت در بازار
استادبولت واقعی و استاندارد این ویژگیها را دارد:
- وزن و ابعاد دقیقاً مطابق جدول استاندارد
- رزوه تمیز و بدون زبری
- پرداخت سطح یکنواخت
- نبود ترکهای ریز روی بدنه
- روکش صحیح و یکدست
- تلرانس ابعادی مطابق ASTM/ASME
قطعهای که این ویژگیها را نداشته باشد، شاید در نگاه اول مشکلی ایجاد نکند، اما بعد از مدتی زیر فشار یا گرما آسیب میبیند.
سوالات متداول درباره استادبولت
استادبولت چه زمانی باید تعویض شود؟ وقتی رزوه خورده شده باشد، تغییر رنگ غیرعادی دیده شود، یا اتصال مدتی تحت لرزش شدید بوده باشد. استادبولت آسیبدیده قابل اعتماد نیست و باز و بسته کردن دوباره کافی نیست.
استادبولت چه فرقی با پیچ معمولی دارد؟ پیچ معمولی فقط یک سمت رزوه دارد؛ استادبولت دو طرف رزوه دارد و برای اتصال فلنجها و تجهیزات صنعتی زیر بار بالا استفاده میشود.
آیا هر استادبولتی برای محیط مرطوب مناسب است؟ خیر. محیط مرطوب به روکش مناسب (داکرومات یا استیل) نیاز دارد؛ در غیر این صورت زنگزدگی زودتر از حد انتظار ظاهر میشود.
طول استادبولت چطور محاسبه میشود؟ بر اساس ضخامت فلنج، واشر و ارتفاع مهرهها محاسبه میشود. بهتر است پیش از خرید، فاصله واقعی بین فلنجها اندازهگیری دقیق شود.
آیا استادبولت آسیبدیده قابل تعمیر است؟ خیر. رزوه خراب یا فولاد خستهشده قابل اعتماد نیست و باید تعویض شود.
استادبولت در چند گرید تولید میشود؟ رایجترین گریدها B7، L7 و B16 هستند؛ در محیطهای خورنده نیز از استیل ۳۰۴ و ۳۱۶ استفاده میشود.
جمعبندی
استادبولت چیزی نیست که با عجله انتخاب شود. جنس، گرید، طول، رزوه و روکش، همه بخشی از یک تصمیم فنی هستند که مستقیماً روی ایمنی و پایداری اتصال اثر میگذارند. استادبولتی که مطابق استاندارد ASTM A193 و ASME B16.5 انتخاب شود، سالها بدون هیچ حاشیهای کار میکند؛ انتخاب اشتباه اما هزینهای میسازد که هیچکس دوست ندارد تجربهاش کند.
